JRF-H35-01TA Soupape de surpression de bouteille de gaz
1. Profil du produit
Présentation du produit
La soupape de surpression de bouteille de gaz JRF-H35-01TA est une soupape d'alimentation en gaz spécialement conçue pour les petits systèmes d'alimentation en hydrogène tels que 35MPa.Voir Fig. 1, Figure 2 pour le dispositif, le schéma de principe et les objets physiques.
La soupape de surpression de cylindre JRF-H35-01TA adopte une conception intégrée, y compris un manomètre, une soupape de sécurité, une soupape de remplissage unidirectionnelle, une soupape de commutation manuelle, un filtre, une soupape de surpression secondaire.
Fig. 1 Schéma de principe de la soupape de surpression JRF-H35-01TAcylindre

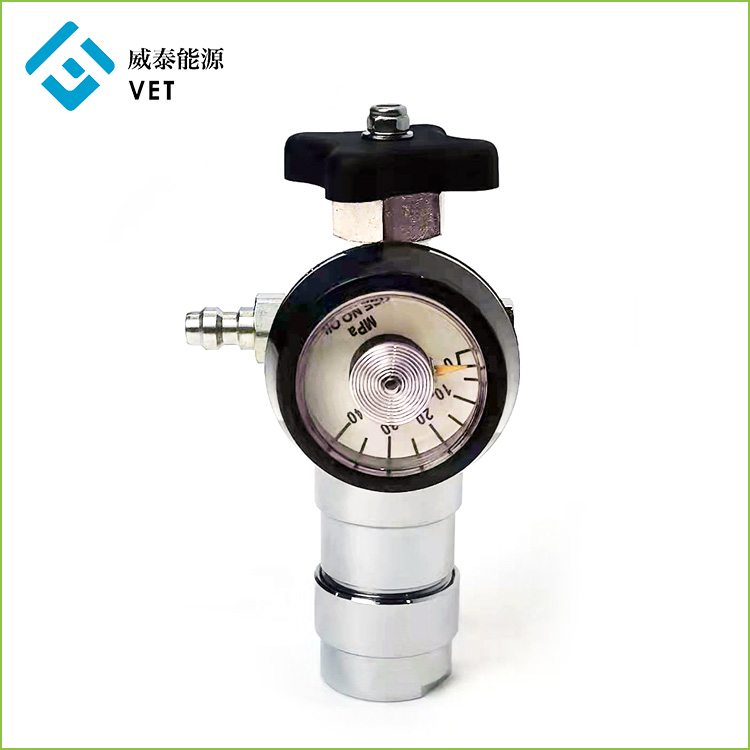

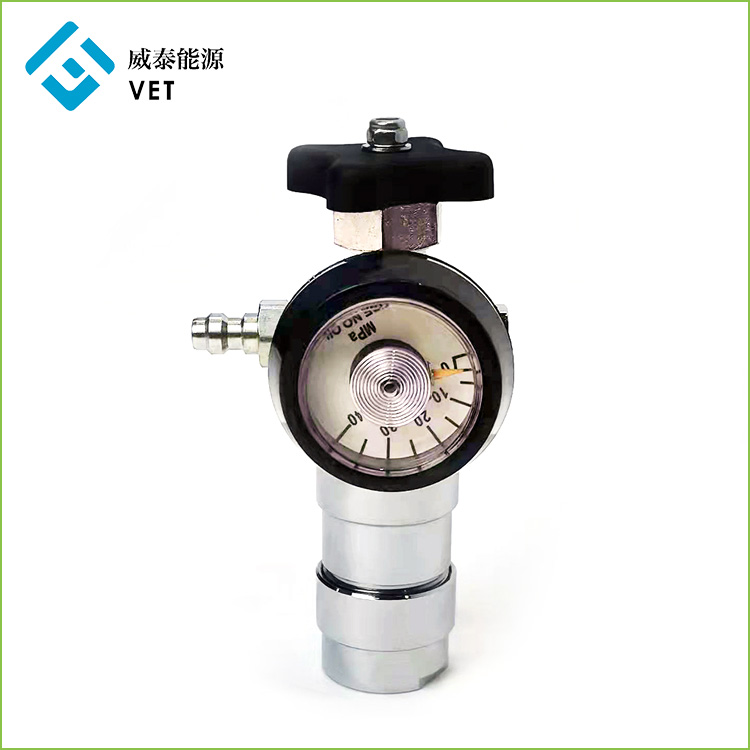

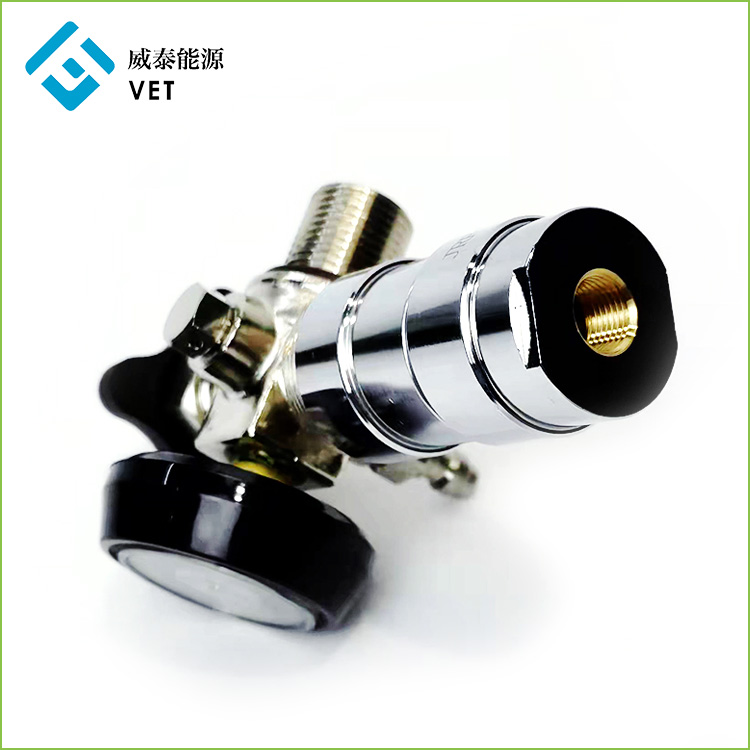

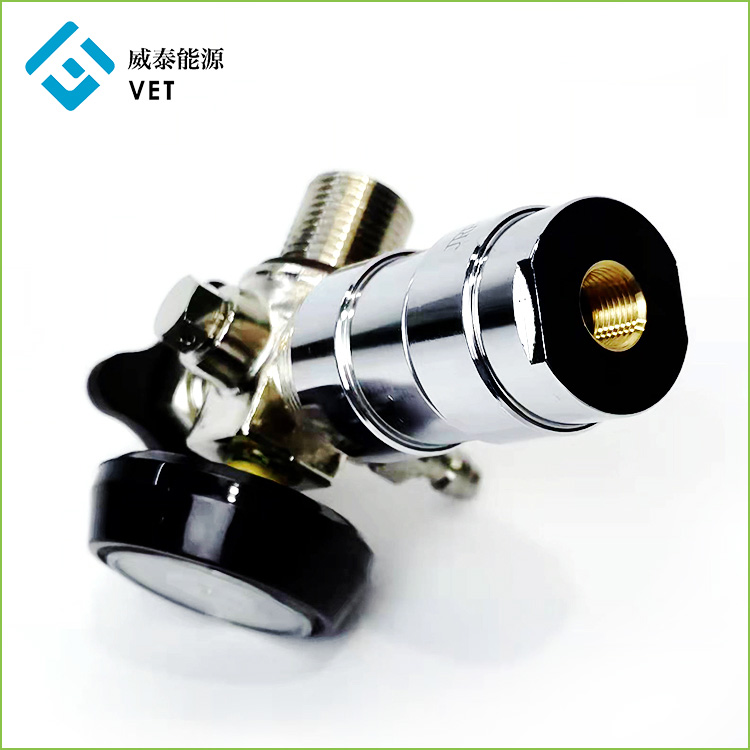

Fig. 2 Schéma physique de la soupape de surpression de cylindre JRF-H35-01TA
Module de soupape de surpression de cylindre
La soupape de décharge de cylindre JRF-H35-01TA adopte un mode de régulation de pression avant secondaire, avec une précision de pression de sortie élevée, une bonne stabilité et moins de vibrations.
Vanne de remplissage unidirectionnelle
La soupape de surpression de cylindre JRF-H35-01TA utilise la soupape de remplissage unidirectionnelle d'origine, agissant comme une soupape d'arrêt lorsque le module est gonflé. Maintenez la vanne de commutation manuelle fermée sans commuter la vanne.
2. Index technique
Données techniques JRF-H35-01TA
Pression de travail nominale |
0~35MPa |
Pression d'éclatement de la soupape de sécurité |
41.5~45MPa |
Pression de sortie |
0.05~0.065MPa |
Flux de sortie |
≥80L/min |
Taux de fuite global |
±3 % |
Matériau du boîtier |
HPb59-1 |
Interface |
Personnalisé à la demande |
3. Données d'interface
Données d'interface du cylindre (personnalisées sur demande)
L'interface du cylindre est filetée M18x1,5 et scellée avec une surface d'extrémité à joint torique unique.
Voir la figure 3 pour les dimensions spécifiques.
Figure 3. Données d'interface du cylindre
Données d'interface de remplissage de gaz (personnalisées sur demande)
L'interface gonflable est conçue comme une valve de remplissage d'air unidirectionnelle.
Voir la figure 4 pour les dimensions spécifiques.
Figure 4.Données d'interface de remplissage de gaz
Données d'interface de sortie basse pression (personnalisées sur demande)
L'interface de sortie basse pression est Rc1 / 8, voir Figure 5 pour les dimensions spécifiques :
Figure 5. Données de sortie basse pression
4. Instructions d'utilisation
La soupape de décharge de pression de cylindre JRF-H35-01TA a deux états de fonctionnement : gonflage et dégonflage.
État d'inflation
Lorsque la soupape de surpression de la bouteille JRF-H35-01TA est gonflée, fermez la soupape de commutation manuelle et insérez le tuyau de gonflage haute pression (Figure 6) dans la soupape de remplissage unidirectionnelle pour gonfler. Après avoir gonflé à la pression prédéterminée, retirez le tuyau de gonflage haute pression pour l'utiliser.
Figure 6. Tuyau de gonflage haute pression (Modèle : YQF-1-CQG3(1,5 m)
État de déflation
Lorsque la soupape de surpression JRF-H35-01TAcylindre fonctionne, ouvrez la soupape de commutation manuelle pour fournir du gaz en aval.
